Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1102E

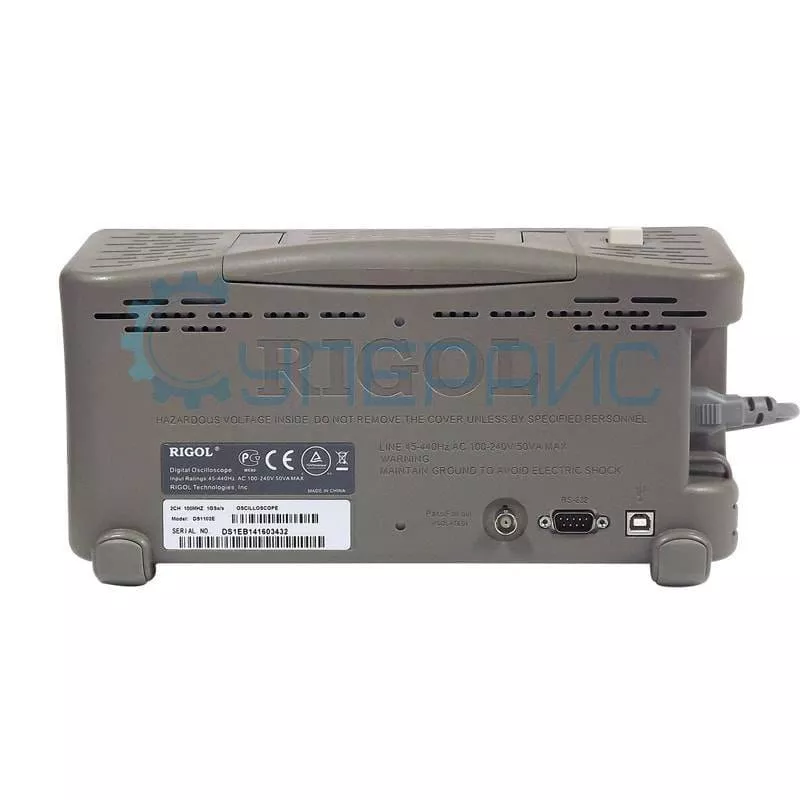

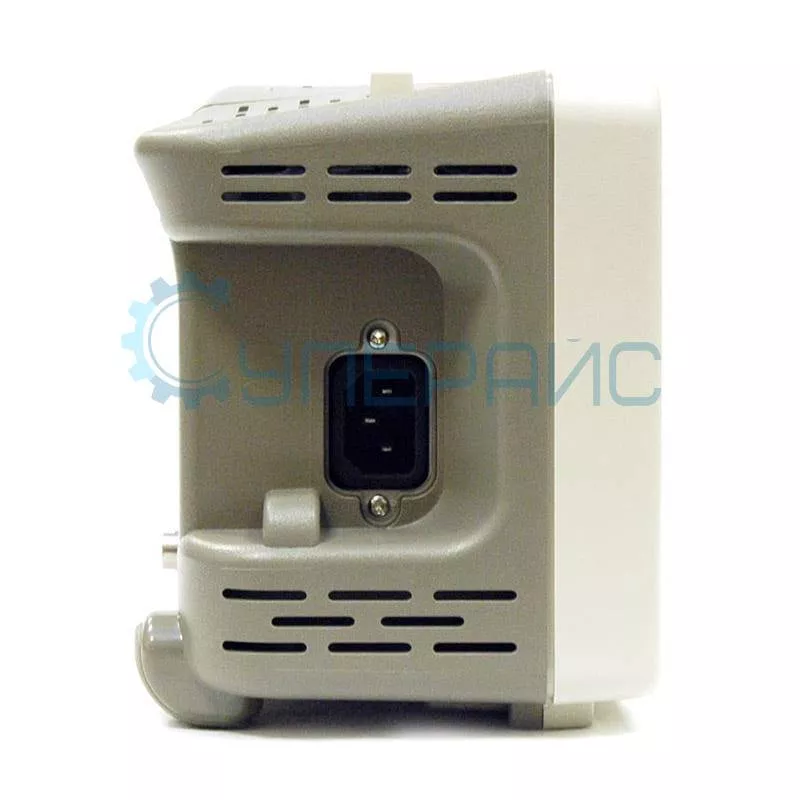

| Характеристики осциллографа | |
| Количество каналов | 2 канала + внешний запуск |
| Частота дискретизации | в режиме реального времени 1 ГВыб/с эквивалентная частота 25 Гвыб/с |
| Пропускная способность | 100 МГц |
| Глубина памяти | 1 Mб |
| Входящий сигнал | |
| Режим входа А1 и А2 | DC, AC, земля |
| Входной импеданс | 1 МОм 15 пФ |
| Точность | ± 2% |
| Максимальное входное напряжение | 400 В (постоянного＋пиковое переменного тока, входной импеданс 1 МОм) 40 В (постоянного＋пиковое переменного тока) |
| Горизонтальная система | |
| Скорость захвата | до 1000 осциллограмм/с |
| Режим XY | |
| Интерполяция | Sin(x)/x |
| Коэффициент развертки | 2 нс/дел - 50 с/дел |
| Вертикальная система | |
| Разрешение по вертикали | 8 бит |
| Чувствительность | 2мВ/дел - 10В/дел |
| Время нарастания сигнала | 3,5 нс |
| Система синхронизации | |
| Режимы запуска | по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам) по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Режим развертки | автоматический, нормальный, однократный |
| Погрешность измерения временных интервалов | ±0,01% |
| Система измерения | |
| Курсорные измерения | ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения | B пп, В амп, В макс, В мин, В верх, В нижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка |
| Встроенная функция анализатора спектра на основе БПФ | |
| Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Режим усреднение | до 256 регистраций |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек, BMP и CSV, осциллограммы и настройки |
| Пиковый детектор | |
| Самописец | 500мс/дел- 50с/дел |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | |
| Встроенные цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Встроенный частотомер, Автокалибровка, Режим "годен/негоден" | |
| Общие характеристики | |
| Дисплей | диагональ 14.5 см, цветной (TFT), 320 × 234 пикселей, 64 К |
| Многоязыковой пользовательский интерфейс | |
| Интерфейс | USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Напряжение - питание | 100 - 240 В, 40 - 440 Гц. САТ II |
| Потребляемая мощность | 50 Вт Макс. |
| Габариты | 303 мм х 154 мм х 133 мм |
| Вес нетто | 2400 г |
| Вес брутто | 3400 г |

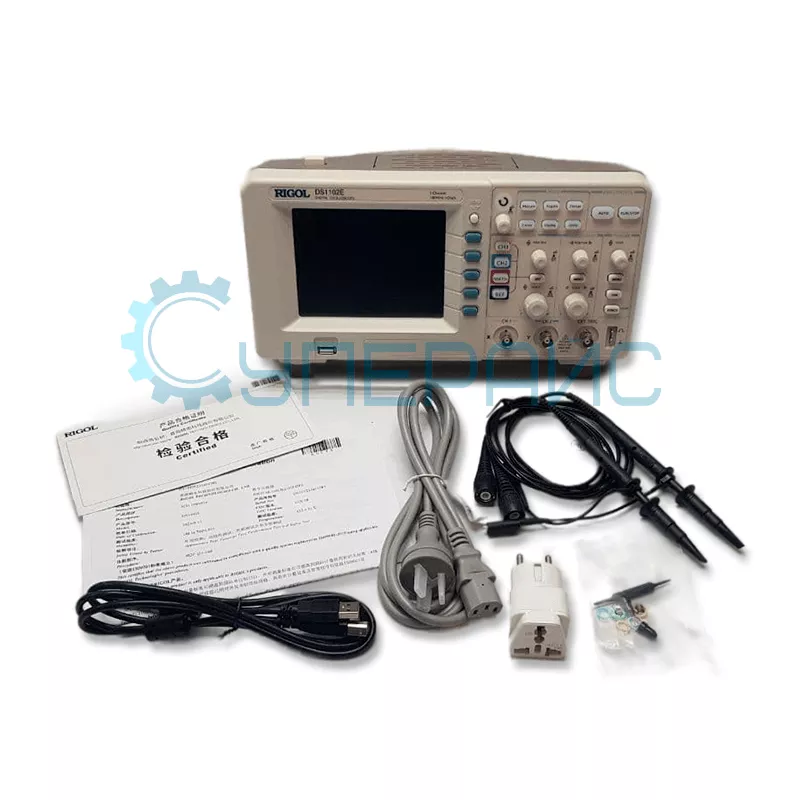

| Комплектация | цифровой осциллограф Rigol DS1102E– 1 шт |
| осциллографический зонд (1:1, 10:1) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт | |
| Совместимость | Сумка для осциллографов RIGOL BAG-DS1000 |
Цифровой осциллограф RIGOL DS1102E: точность и доступность для повседневных задач

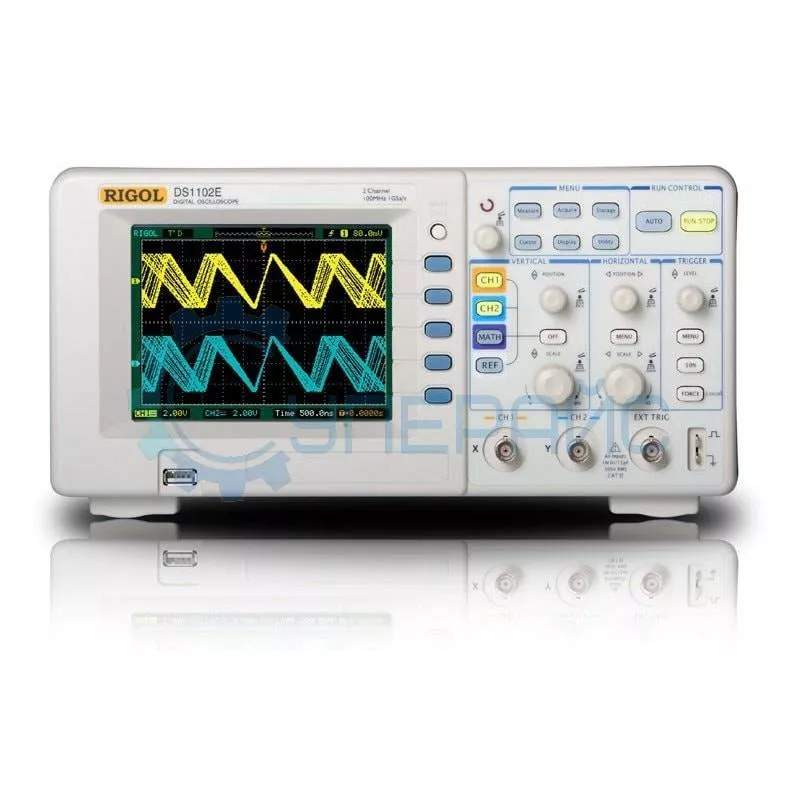

RIGOL DS1102E — двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с. Этот компактный прибор идеален для инженеров, мастеров и образовательных учреждений, где важны простота использования, точность измерений и доступная цена.
Ключевые преимущества
- 2 канала + внешний запуск — одновременный анализ сигналов и синхронизация.
- Глубина памяти 1 Мб — захват длительных процессов без потери деталей.
- 19 автоматических измерений — мгновенный расчет частоты, амплитуды, времени нарастания и других параметров.
- Встроенный частотомер и БПФ-анализатор — для работы с аналоговыми и цифровыми сигналами.
- Компактный дизайн — вес 2,4 кг и эргономичная форма для мобильности.
Цифровой осциллограф RIGOL DS1102E справляется с широким спектром задач: от ремонта бытовой электроники до настройки промышленных контроллеров. Его частота дискретизации 1 Гвыб/с обеспечивает точное отображение сигналов до 100 МГц, а функция пикового детектора фиксирует кратковременные помехи, которые легко пропустить при ручном анализе.
Автоматические измерения упрощают работу: например, при диагностике импульсного блока питания можно сразу определить частоту ШИМ, амплитуду пульсаций и скважность. Режим БПФ помогает выявлять гармонические искажения в аудиотрактах или анализировать спектр радиосигналов.
Где применяют RIGOL DS1102E?
- Сервисные центры — поиск обрывов в цепях, проверка датчиков, ремонт материнских плат.
- Образование — изучение основ электроники, демонстрация работы схем на лабораторных занятиях.
- Производство — быстрая проверка качества сигналов в устройствах перед выпуском.
Компактность осциллографа позволяет легко переносить его между объектами — для этого в комплекте есть сумка RIGOL BAG-DS1000. А благодаря низкому энергопотреблению (50 Вт) прибор можно использовать даже в полевых условиях с портативным источником питания.
Функциональные особенности:
- Цветной TFT-дисплей 14,5 см с разрешением 320×234 — четкая визуализация даже мелких деталей.
- Режим самописца — запись медленных процессов (до 50 с/дел) для анализа температурных датчиков или заряда аккумуляторов.
- Фильтры НЧ/ВЧ — подавление шумов и выделение полезного сигнала.
Цена RIGOL DS1102E делает его одним из лучших выборов в сегменте бюджетных осциллографов. При этом он не уступает в точности: погрешность измерений напряжения — ±2%, временных интервалов — ±0,01%.
Комплектация включает два пробника (1:1 и 10:1), кабели и документацию. Ригол DS1102E — это надежный инструмент для тех, кто ищет баланс между функциональностью, качеством и стоимостью.
Обзорная таблица| Модель | DS1052E | DS1102E | DS1054Z | DS1072U |
| Количество каналов (аналоговых) | 2 + внешний запуск | 4 | 2 (аналоговые) 16 (цифр.EXT) | |
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц |
| Частота дискретизации | 1 Гвыб/с | 500 МВыб/с | ||
| Глубина памяти | 1 Mб | 12 Mб | 512 Кб | |
| Чувствительность | 2мВ/дел - 10В/дел | 1мВ/дел - 10В/дел | 1мВ/дел - 20В/дел | |
| Коэффициент развертки | 5 нс /дел - 50 с/дел | 2 нс /дел - 50 с/дел | 5 нс/дел - 50 с/дел | 5 нс /дел - 50 с/дел |
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5,8 нс |
| Входной импеданс | 1МОм±2% | 1МОм±1% | 1МОм±3% | |
| Разрешение по вертикали | 8 бит | |||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 30000 осц./сек | |
| Частотометр | + | + | + | + |
| Генератор сигналов | - | - | - | - |
| Дисплей | 14,5 см | 17,8 см | 14, 5 см | |
| Интерфейсы | USB Device, USB Host, RS-232, P/F Out | USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) | USB Host, USB-device, RS232 | |
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||
| Потребляемая мощность | 50 Вт Макс | |||
| Габариты | 303 мм х 154 мм х 133 мм | 323,1 мм×160,8 мм × 122,4 мм | 305 мм х 120 мм х 155 мм | |
| Вес | 2400 г | 3300 г | 2400 г | |
| Серия | DS1000E | DS1000Z | DS1000U | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
